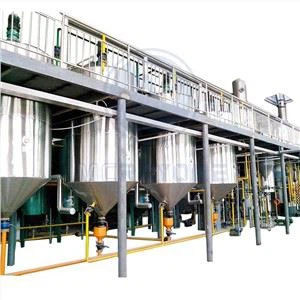

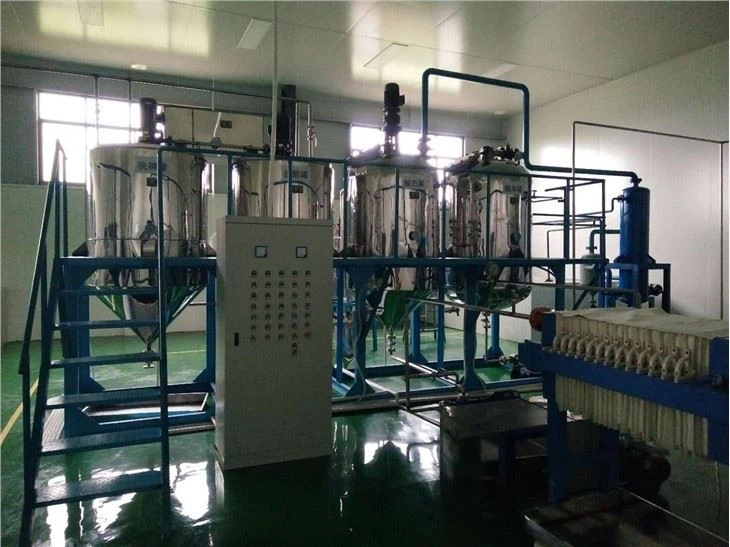

Žalios naftos perdirbimo gamyklų įranga

Mūsų paprastam rafinavimui naudojamas vandens žiedinis vakuuminis siurblys, kurio gedimų dažnis yra mažas, tačiau jam negali trūkti vandens.Vandens žiediniai siurbliai iš pradžių buvo naudojami kaip savisiurbiai vandens siurbliai. Jį sudaro sparnuotė, siurblio korpusas, įsiurbimo ir išmetimo diskas, vandens žiedas, sudarytas iš vandens ant siurblio korpuso vidinės sienelės, siurbimo anga, išmetimo anga, pagalbinis išmetimo vožtuvas ir kt.

Daugelyje pramoninės gamybos procesų, tokių kaip vakuuminis filtravimas, vakuuminis vandens nukreipimas, vakuuminis tiekimas, vakuuminis garinimas, vakuumo koncentracija, vakuuminis drėgmės atgimimas ir vakuuminis degazavimas ir kt., Vandens žiediniai siurbliai yra plačiai naudojami. Sparčiai tobulėjant vakuuminio taikymo technologijai, vandens žiediniams siurbliams buvo skiriamas dėmesys, norint gauti grubų vakuumą. Kadangi vandens žiedo siurblio dujų suspaudimas yra izoterminis, jis gali išsiurbti degias ir sprogias dujas, taip pat gali išpumpuoti dulkėtas ir vandens turinčias dujas. Todėl vandens žiedinių siurblių naudojimas kasdien didėja.

Siurblio korpuse kaip darbinis skystis yra sumontuotas tinkamas vandens kiekis. Kai sparnuotė sukasi pagal laikrodžio rodyklę paveikslėlyje, sparnuotė išmeta vandenį. Dėl išcentrinės jėgos vanduo sudaro maždaug vienodo storio uždarą žiedą, kuris priklauso nuo siurblio kameros formos. Vandens žiedo apatinės dalies vidinis paviršius tiesiog liečia sparnuotės stebulę, o viršutinis vandens žiedo vidinis paviršius tiesiog liečiasi su mentės viršumi (tiesą sakant, ašmenys turi tam tikrą įdėklą). gylis vandens žiede).

Šiuo metu tarp sparnuotės stebulės ir vandens žiedo susidaro pusmėnulio formos tarpas, kuris padalytas į kelias mažas ertmes, lygias sparnuotės menčių skaičiui. Jei apatinė sparnuotės dalis yra 0 laipsnio pradinis taškas, mažos ertmės tūris pasikeičia iš mažos į didelę, kai sparnuotė prieš tai sukasi 180 laipsnių, ir ji susisiekia su siurbimo anga, esančia galiniame paviršiuje. Šiuo metu dujos įkvepiamos. Kai siurbimas baigiasi, maža ertmė Tada ji izoliuojama nuo siurbimo angos; kai sparnuotė toliau sukasi, mažoji ertmė iš didelės pasikeičia į mažą, todėl dujos suspaudžiamos; kai maža ertmė susisiekia su išmetimo anga, dujos išleidžiamos iš siurblio.

Apibendrinant galima teigti, kad vandens žiedinis siurblys siurbimą, suspaudimą ir išmetimą realizuoja keisdamas siurblio kameros tūrį, todėl priklauso kintamo galingumo vakuuminiam siurbliui.

Darbinis ratas ekscentriškai sumontuotas siurblio korpuse. Kai rotorius sukasi, į vandens žiedo siurblio korpusą patenkantį vandenį sparnuotė apverčia aplink. Dėl išcentrinės jėgos vanduo sudaro uždarą vienodo storio vandens kamerą, panašią į siurblio ertmę. žiedas. Viršutinis vidinis vandens žiedo paviršius tiesiog liečia sparnuotės stebulę, o apatinis vidinis vandens žiedo paviršius tiesiog liečiasi su mentės viršumi.

Šiuo metu tarp sparnuotės stebulės ir vandens žiedo susidaro pusmėnulio formos tarpas, kuris yra padalintas į keletą mažų ertmių, lygių sparnuotės menčių skaičiui. Jei viršutinė sparnuotės dalis yra 0 laipsnio pradinis taškas, tada, kai sparnuotė prieš tai sukasi 180 laipsnių kampu, mažos kameros tūris palaipsniui keičiasi nuo mažos iki didelės, o slėgis nuolat mažėja ir jis perduoda ryšį. su įsiurbimo anga ant įsiurbimo ir išmetimo disko. Slėgis erdvėje yra mažesnis nei slėgis pumpuojamoje talpykloje.

Pagal dujų slėgio balanso principą siurbiamos dujos nuolat pumpuojamos į mažą kamerą ir šiuo metu yra įsiurbimo procese. Kai siurbimas baigtas, jis izoliuojamas nuo siurbimo angos. Nuo Ⅱ-Ⅱ iki Ⅲ-Ⅲ mažos ertmės tūris palaipsniui mažėja, o slėgis nuolat didėja. Šiuo metu vyksta suspaudimo procesas. Kai oro slėgis žemas, iš pagalbinio išmetimo vožtuvo išleiskite orą iš anksto. Nuo III-III iki II sekcijos mažos kameros, prijungtos prie išmetimo angos, tūris toliau mažėja, o slėgis toliau didėja.

Kai dujų slėgis yra didesnis už išmetamųjų dujų slėgį, suslėgtos dujos ištraukiamos iš išmetimo angos. Iškrovimas, kai siurblys nuolat veikia, siurbimo, suspaudimo ir išmetimo procesas yra nuolat vykdomas, kad būtų pasiektas nepertraukiamo siurbimo tikslas.
